神社の木製狛犬のレプリカ制作

300年ほど前の江戸時代の狛犬の木製レプリカを制作しました。

神社の元の狛犬

現物の3Dスキャニングを行ってから、3Dスカルプトのソフトウエアで傷などを修復して、CNCルーターで三次元の機械加工を行い、そして最後は、手作業の刃物仕上げを行います。

3Dスキャニング→3Dスカルプティング→CNC加工

全作業工程が分かるように4本の動画に各ステップを説明しました。

【PART 1：3Dスキャニング作業と3Dデータの準備】

Part1の動画では現物の狛犬の紹介、3Dスキャニングの作業、そして収録した3Dデータの確認と変換を紹介しています。

高精度・高精細なデータの取得が可能な3Dスキャナーで（Einscan Pro HD）狛犬をスキャンします

3Dスキャナーで取得した3Dデータ

デジタル修復前の狛犬の3Dモデル

【PART2：デジタルスカルプティングによる修復】

Part2の動画ではZBrushという3Dスカルプティングソフトウェアを使って、古い狛犬の虫穴、割れや欠けた部分などを完全に修する工程を紹介しています。

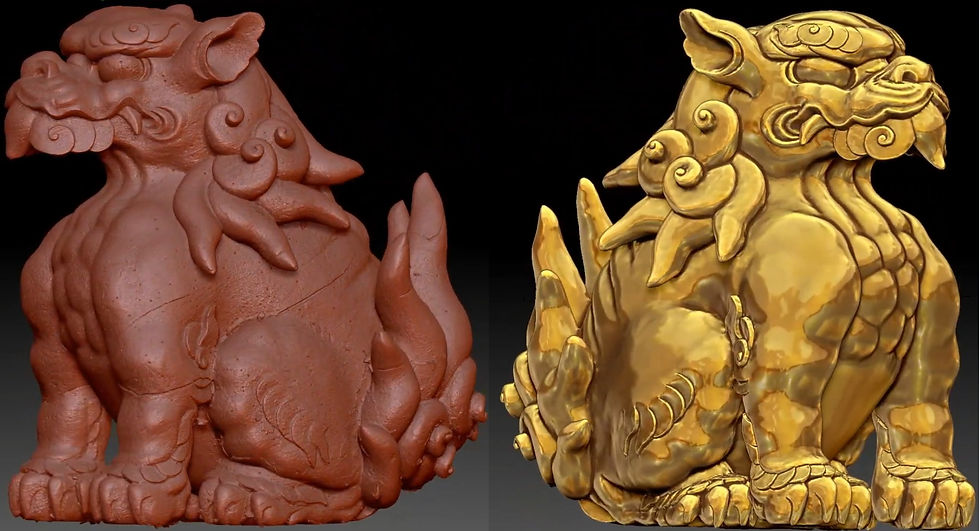

デジタルスカルプティングによるデジタル修復

ZBrushで3Dスキャンデータの傷などを修復

【PART3：CNCルーターの機械加工】

Part3の動画ではいよいよCNCルーターによる木材の加工工程を紹介しています。

木取りの工程

寄木造りの工程

CAMプログラミングの工程

CNC加工の工程

CNC加工の工程

【PART4：刃物仕上げ】

Part4の動画は刃物による狛犬の仕上げ工程、完成した狛犬のレプリカの確認、そして神社への納品をご紹介しています。

刃物仕上げの工程

狛犬のレプリカ製作の完成

狛犬のレプリカ製作の完成

狛犬のレプリカ製作の完成

---

各パーツのショート動画もあります。
